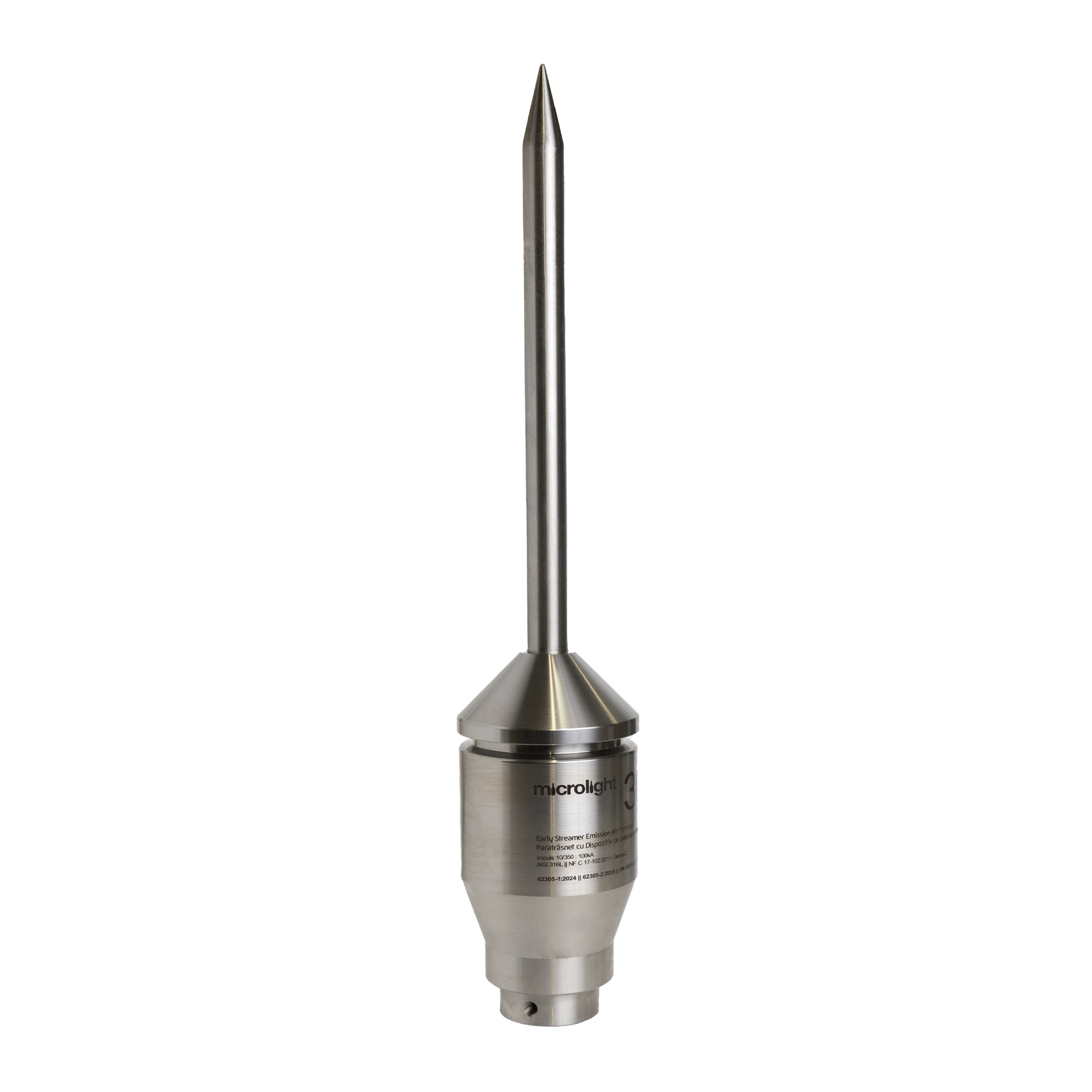

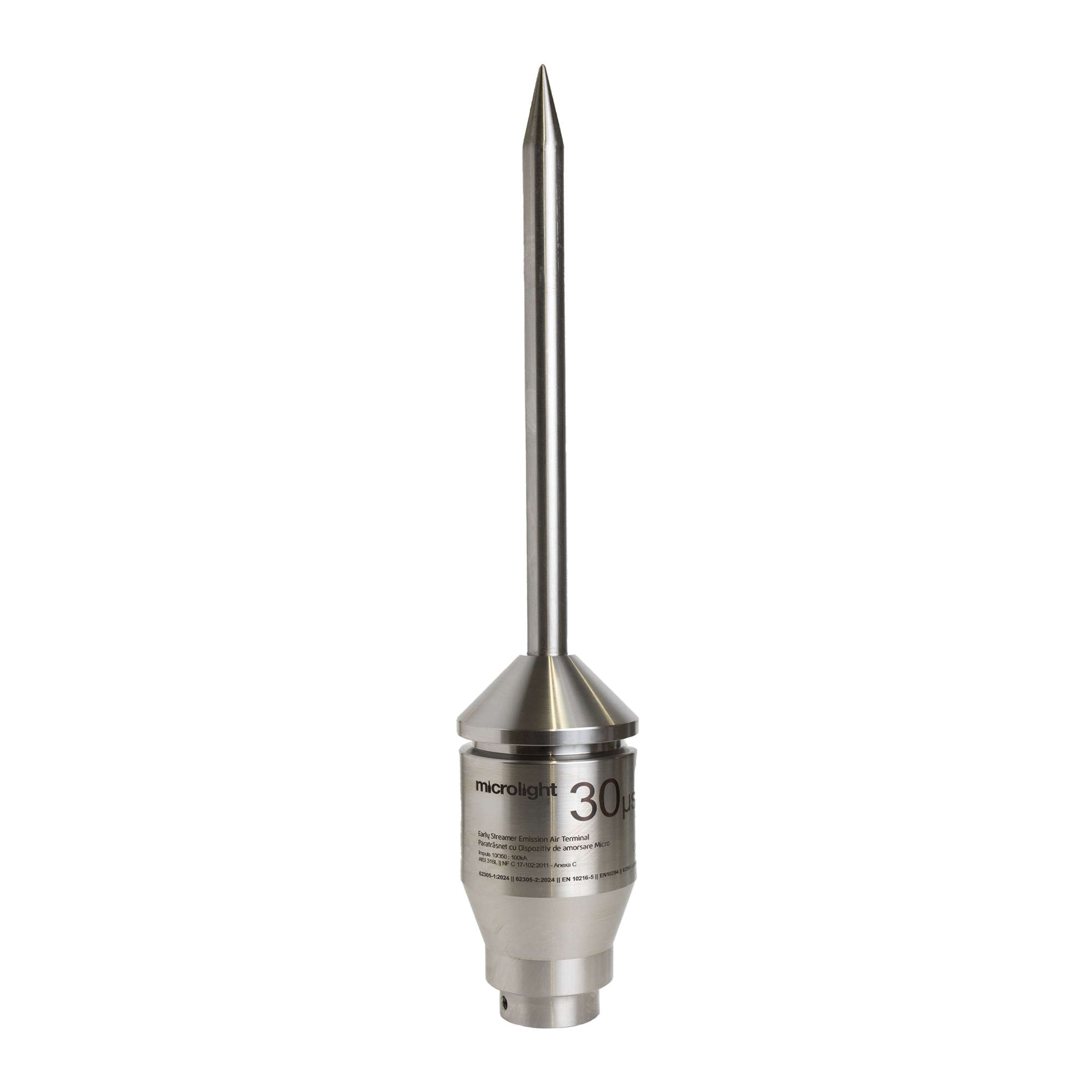

Determinarea razei de protectie Rp (m), functie de avansul de amorsare ΔT = 30µs si inaltimea h (m) de la varful PDA la planul suprafetei de protejat h (m).
D (m) este raza sferei fictive, determinate in urma calculului eficientei PDA, astfel :
| Determinarea nivelului de protectie al IPT in functie de eficacitatea E calculata |
| E |
Nivel de protectie
corespunzator
|
I
[ kA ] |
Distanta de amorsare
( raza sferi fictive )
D [m]
|
| 0,95 < E ≤ 0,98 |
Intarit ( I ) |
2,8 |
20 |
| 0,90 < E ≤ 0,95 |
Intarit ( II ) |
5,2 |
30 |
| 0,80 < E ≤ 0,90 |
Normal ( III ) |
9,5 |
45 |
| 0 < E ≤ 0,80 |
Normal ( IV ) |
14,7 |
60 |
IPT : fsdfsd
E : fsdfsd
| Rp(m) pt.: ΔT(μs) = 30 μs si h ≤ 5 m |
| h [m] |
D [m]
20
Nivel (I)
|
D [m]
30
Nivel (II) |
D [m]
40
Nivel (III)
|
D [m]
60
Nivel (IV)
|
| 2,00 |
19,08 |
21,82 |
25,38 |
28,50 |
| 2,25 |
21,47 |
24,55 |
28,55 |
32,06 |
| 2,50 |
23,85 |
27,27 |
31,72 |
35,62 |
| 2,75 |
26,24 |
30,00 |
34,90 |
39,19 |
| 3,00 |
28,62 |
32,73 |
38,07 |
42,75 |
| 3,25 |
31,01 |
35,45 |
41,24 |
46,31 |
| 3,50 |
33,39 |
38,18 |
44,41 |
49,87 |
| 3,75 |
35,78 |
40,91 |
47,58 |
53,43 |
| 4,00 |
38,16 |
43,64 |
50,76 |
57,00 |
| 4,25 |
40,55 |
46,36 |
53,93 |
60,56 |
| 4,50 |
42,93 |
49,09 |
57,10 |
64,12 |
| 4,75 |
45,32 |
51,82 |
60,27 |
67,68 |
| 5,00 |
47,70 |
54,54 |
63,44 |
71,24 |
| Rp(m) pt: ΔT(μs) = 30 μs si h ≥ 5 m |
| h [m] |
D [m]
20
Nivel (I)
|
D [m]
30
Nivel (II) |
D [m]
40
Nivel (III)
|
D [m]
60
Nivel (IV)
|
| 6,00 |
48,00 |
54,99 |
64,06 |
72,00 |
| 7,00 |
48,28 |
55,42 |
64,66 |
72,74 |
| 8,00 |
48,54 |
55,82 |
65,24 |
73,46 |
| 10,00 |
48,99 |
56,57 |
66,33 |
74,83 |
| 12,00 |
49,36 |
57,24 |
67,35 |
76,13 |
| 14,00 |
49,64 |
57,83 |
68,29 |
77,36 |
| 16,00 |
49,84 |
58,79 |
69,17 |
78,51 |
| 18,00 |
49,96 |
59,16 |
69,97 |
79,60 |
| 20,00 |
50,00 |
59,76 |
70,71 |
80,62 |
| 25,00 |
- |
60,00 |
72,28 |
82,92 |
| 30,00 |
- |
- |
73,48 |
84,85 |
| 35,00 |
- |
- |
74,33 |
86,46 |
| 40,00 |
- |
- |
74,83 |
87,75 |
| 45,00 |
- |
- |
75,00 |
88,74 |
| 50,00 |
- |
- |
- |
89,44 |
| 55,00 |
- |
- |
- |
89,86 |
| 60,00 |
- |
- |
- |
90,00 |
