Catarge PDA inox izolate

cod produs : 20482-MLT, 2A483-MLT, 2A484-MLT, 2A485-MLT, 2A486-MLT, 2A487-MLT in functie de lungimea fiecarui catarg de la 1m la 7m.

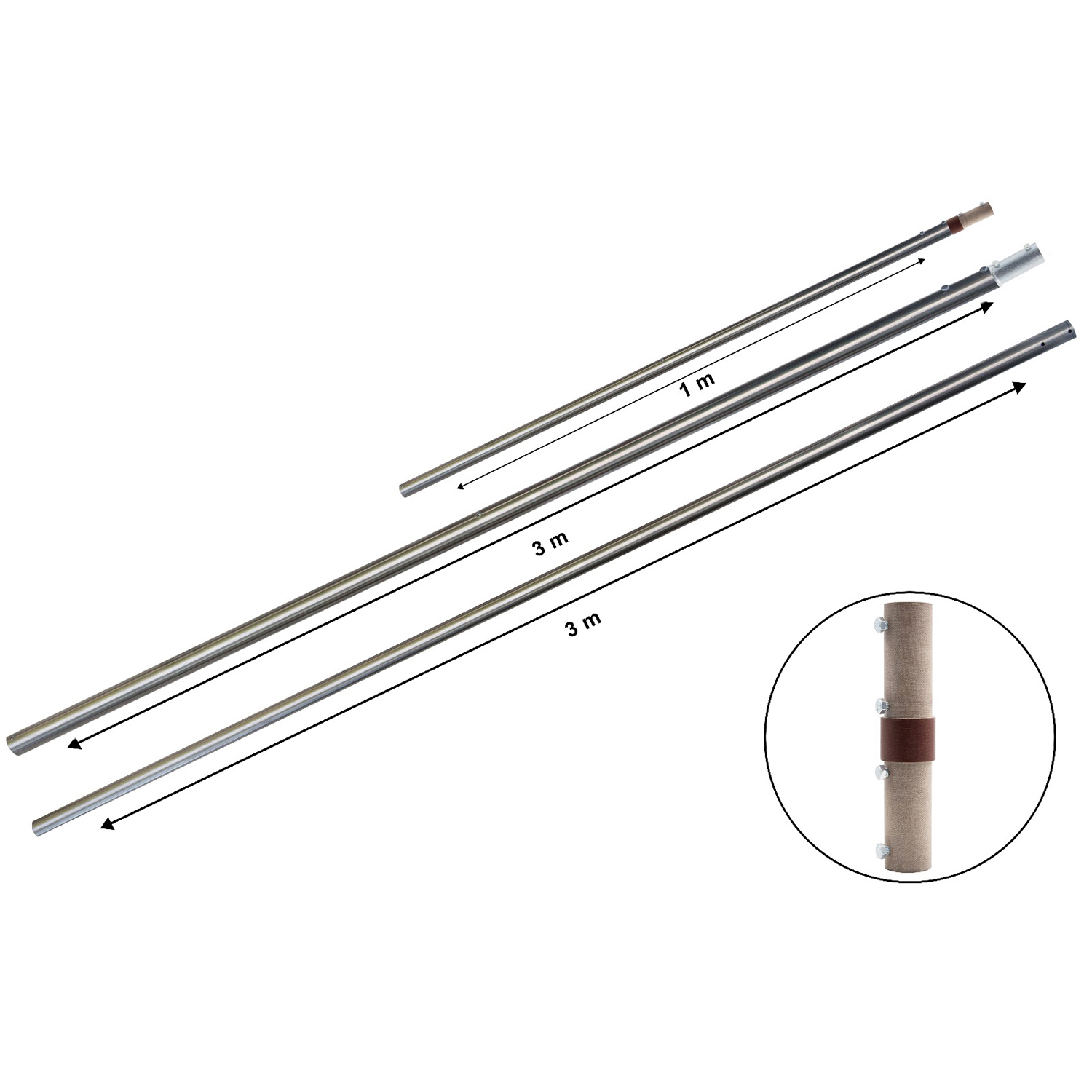

Catargele Microlight sunt alcatuite din tronsoane de teava imbinate telescopic, cu o suprapunere de 200 mm, configuratie care asigura continuitatea structurala a ansamblului, reduce jocul in zona de imbinare, permite preluarea uniforma a solicitarilor pe intreaga lungime si diminueaza riscul de indoire.



Un catarg izolat este compus dintr-un prim tronson prevazut in partea superioara cu o piesa din textolit, care asigura izolarea electrica fata de zona de fixare, astfel incat prinderea se realizeaza pe acest tronson, iar punctul de legatura pentru conductoarele de coborare se monteaza deasupra piesei izolatoare.



Fixarea tronsoanelor intre ele se realizeaza cu suruburi echipate cu sistem de blocare RIPP LOCK® si saibe NORD-LOCK®, solutii destinate imbinarilor supuse vibratiilor si solicitarilor dinamice specifice catargelor expuse la actiunea vantului.







Șuruburi RIPP LOCK®
La asamblarea catargului MICROLIGHT , șuruburile RIPP LOCK® asigură fixarea permanentă a îmbinării telescopice dintre tronsoane. Nervurile radiale generează o presiune continuă în zona de contact, care se opune activ tendinței de slăbire în condiții de vibrații, șocuri mecanice sau variații de temperatură. Astfel, se menține forța de strângere în timp, se elimină apariția jocurilor în îmbinare și se asigură o stabilitate structurală ridicată a catargului, fără necesitatea re-strângerii periodice.

Șaibe NORD-LOCK®
Șaibele NORD-LOCK® completează sistemul de fixare printr-un mecanism de blocare prin pană, bazat pe menținerea forței de pretensionare. În aplicația catargului, acest principiu asigură rezistență ridicată la vibrații și solicitări dinamice alternante (încovoiere, oscilații), prevenind slăbirea îmbinărilor filetate chiar în condiții de exploatare severă. Pe măsură ce apare o tendință de slăbire, efectul de blocare crește, menținând îmbinarea sigură pe termen lung.

Prin utilizarea combinată a acestor soluții, catargul beneficiază de o funcționare stabilă în exploatare, reducerea semnificativă a intervențiilor de mentenanță și creșterea duratei de viață a ansamblului, inclusiv în condiții exterioare cu solicitări variabile

Tipuri de catarge PDA inox telescopice

Praesent vel ligula eget nulla malesuada bibendum id eget ipsum. Donec posuere magna vestibulum, aliquet nisl porta, vestibulum velit. Vestibulum finibus orci mauris, et efficitur sem vestibulum id.

←                  reprezinta elementele prin care se diferentiaza tipurile de montaj ;
    ezinta

1Lorem ipsum dolor sit amet, consectetur adipiscing elit. In tincidunt velit neque. Vivamus fringilla elit quis bibendum vehicula. Curabitur nec pellentesque massa.

Duis tincidunt, nisi in feugiat pretium, elit risus fringilla massa, et vestibulum mauris urna eget ex. In vulputate dui risus, vel placerat enim viverra rutrum. Nulla massa ex, iaculis et libero in, consequat vulputate risus.
