cod produs : 10481-MLT, 20482-MLT, 1A483-MLT, 1A484-MLT, 1A485-MLT, 1A486-MLT, 1A487-MLT in functie de lungimea fiecarui catarg de la 1m la 7m.

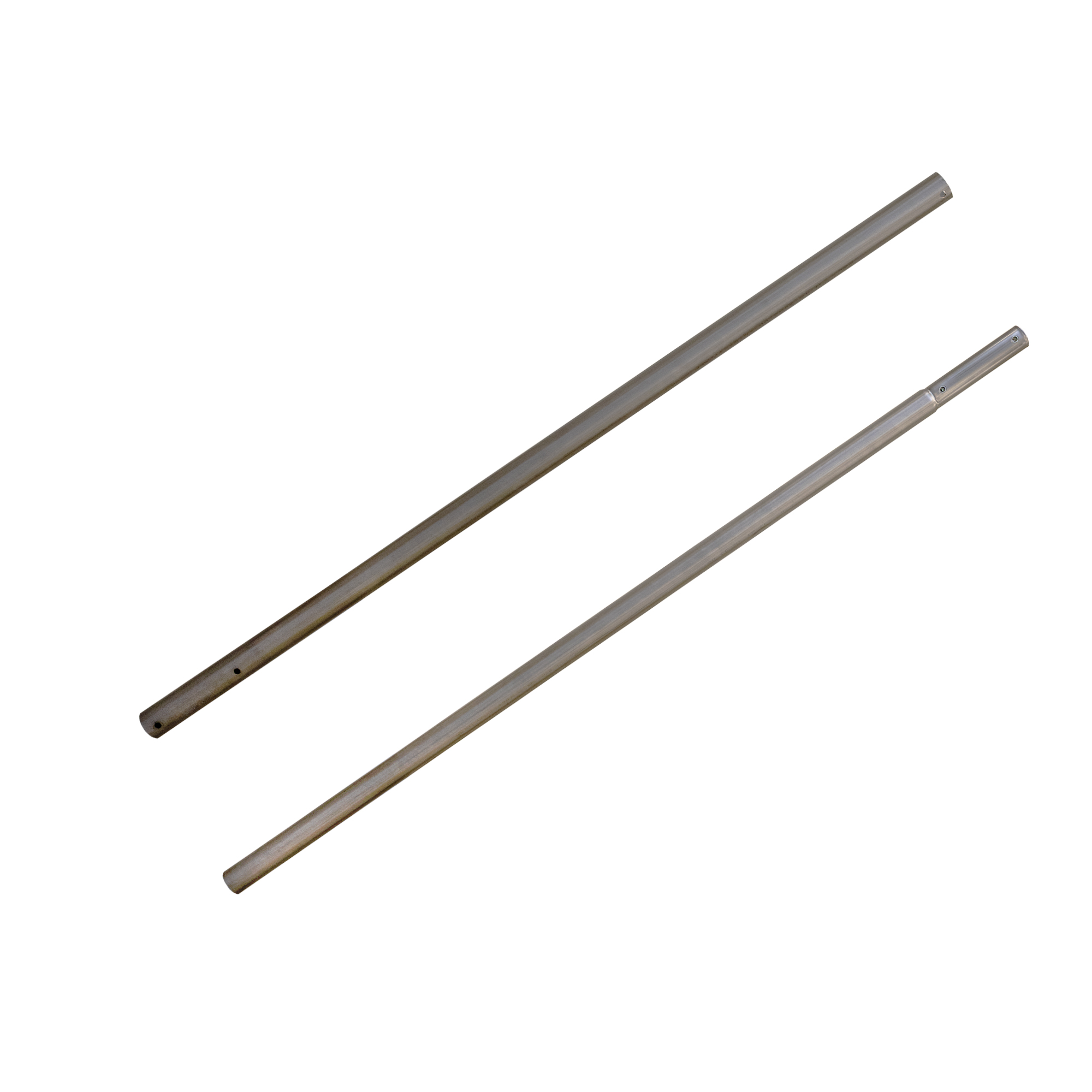

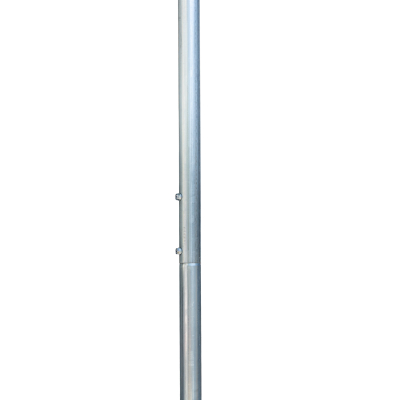

Catargele Microlight sunt compuse din tronsoane de teava imbinate telescopic, cu o suprapunere de 200 mm. Prin acesta solutie se asigura continuitatea structurala intre segmente, se limiteaza jocul la imbinare si se permite transmiterea uniforma a solicitarilor pe toata lungimea catargului si se reduce la minim riscul de indoire.
Fixarea tronsoanelor intre ele se realizeaza cu suruburi echipate cu sistem de blocare RIPP LOCK® si saibe NORD-LOCK®, solutii destinate imbinarilor supuse vibratiilor si solicitarilor dinamice specifice catargelor expuse la actiunea vantului.
Șuruburi RIPP LOCK®
La asamblarea catargului MICROLIGHT, șuruburile RIPP LOCK® asigură fixarea permanentă a îmbinării telescopice dintre tronsoane. Nervurile radiale generează o presiune continuă în zona de contact, care se opune activ tendinței de slăbire în condiții de vibrații, șocuri mecanice sau variații de temperatură. Astfel, se menține forța de strângere în timp, se elimină apariția jocurilor în îmbinare și se asigură o stabilitate structurală ridicată a catargului, fără necesitatea re-strângerii periodice.
Șaibe NORD-LOCK®
Șaibele NORD-LOCK® completează sistemul de fixare printr-un mecanism de blocare prin pană, bazat pe menținerea forței de pretensionare. În aplicația catargului, acest principiu asigură rezistență ridicată la vibrații și solicitări dinamice alternante (încovoiere, oscilații), prevenind slăbirea îmbinărilor filetate chiar în condiții de exploatare severă. Pe măsură ce apare o tendință de slăbire, efectul de blocare crește, menținând îmbinarea sigură pe termen lung.
Prin utilizarea combinată a acestor soluții, catargul beneficiază de o funcționare stabilă în exploatare, reducerea semnificativă a intervențiilor de mentenanță și creșterea duratei de viață a ansamblului, inclusiv în condiții exterioare cu solicitări variabile

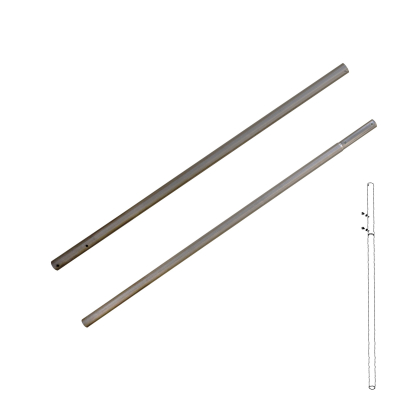

Tipuri de catarge PDA inox telescopice
Praesent vel ligula eget nulla malesuada bibendum id eget ipsum. Donec posuere magna vestibulum, aliquet nisl porta, vestibulum velit. Vestibulum finibus orci mauris, et efficitur sem vestibulum id.
* NOTA
Sectiunea conductoare a catargului depaseste valorile minime impuse pentru conductoarele de coborare, iar materialul utilizat (inox AISI 304) asigura o buna rezistenta la coroziune, fiind adecvat pentru utilizare in cadrul sistemului de protectie la trasnet.
In aceste conditii, catargul poate indeplini simultan rol structural si rol de conductor de coborare, cu conditia asigurarii continuitatii electrice pe intreaga lungime si a realizarii corespunzatoare a legaturilor la sistemul de impamantare.
Piesa 60481-MLT ( se livreaza separat ) indeplineste rol de racord pentru conductoarele de coborare, asigurand continuitatea electrica intre catarg si sistemul de coborare, in conformitate cu cerintele normativului I7-2000. Aceasta se monteaza la o inaltime adecvata, care sa permita realizarea facila si sigura a conexiunilor cu conductoarele de coborare.
